TOBI® Drive-System
Mit dieser innovativen Lösung können Sie Ihre Effizienz steigern und Ihre Arbeitsabläufe optimieren. Erfahren Sie mehr über dieses System in unserem Video:
TOBI® Drive-System
Technische Details
Aufgrund der speziellen Geometrie zwischen Antrieb und Bit konnten drei wichtige Anforderungen kombiniert werden: Die axiale Ausrichtung, die maximale Kontaktfläche und das Festhalten der Schraube mit dem Antriebswerkzeug. Die Kombination dieser Eigenschaften unterstützt sowohl ein erleichtertes Arbeiten über Kopf bzw. ein Verschrauben von Komponenten oder Bauteilen in schwer zugänglichen Bereichen als auch den automatisierten Verschraubprozess. Dadurch lassen sich Zeit, Ressourcen und somit auch Kosten sparen.
Axiale Ausrichtung der Schraube

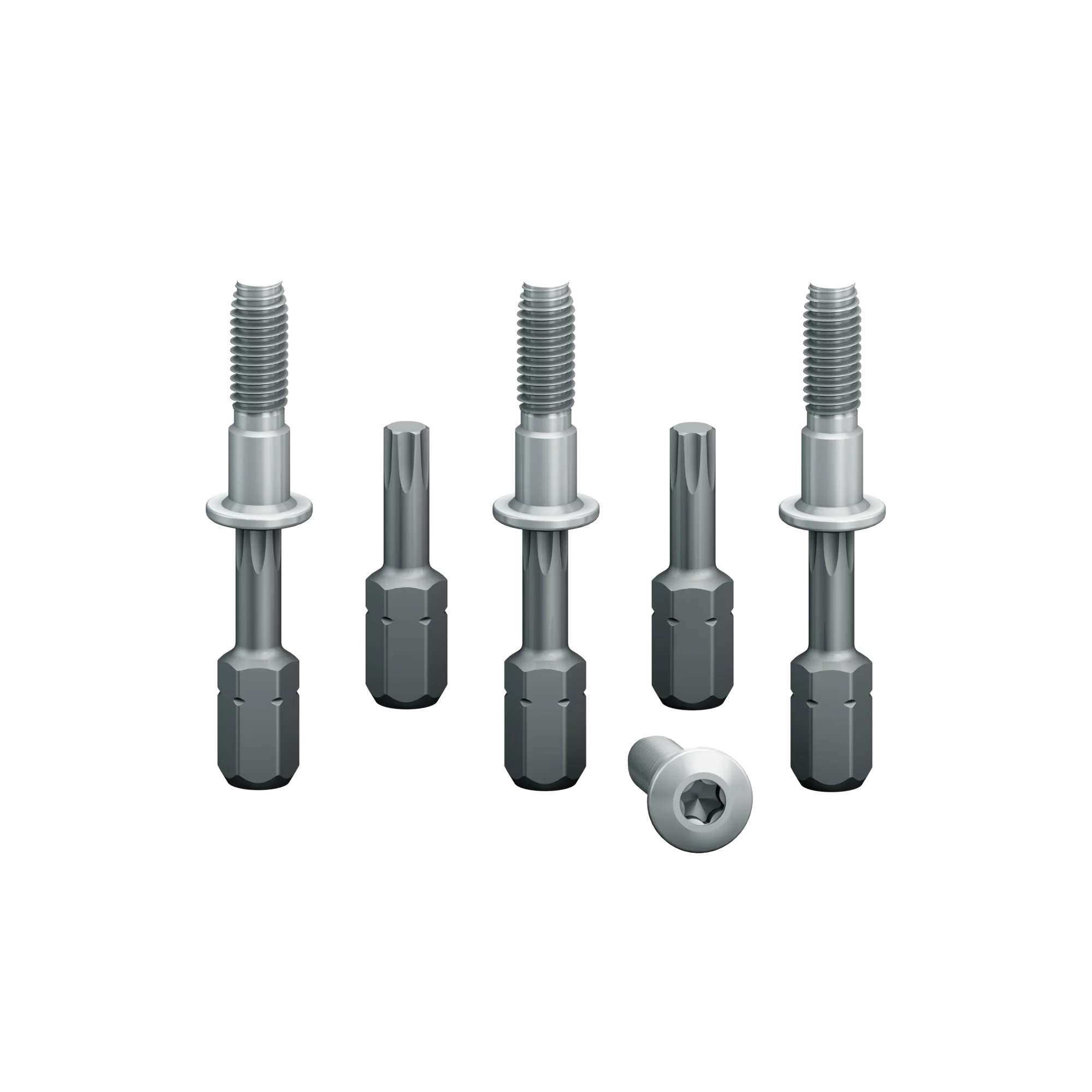

Beim Einsetzen des TOBI® Bit in den Schraubenkopfantrieb wird das System axial ausgerichtet. Dies ist ein Vorteil für eine automatische Schraubenzuführung mit Robotern und für kritische Anwendungen, bei denen das Schrauben- oder Muttergewinde nicht beschädigt werden darf. Die konvergierenden Flächen sorgen dafür, dass sich die Schrauben erst nach dem Anziehen lösen können.
Mehr Kontaktfläche = Weniger Verschleiss

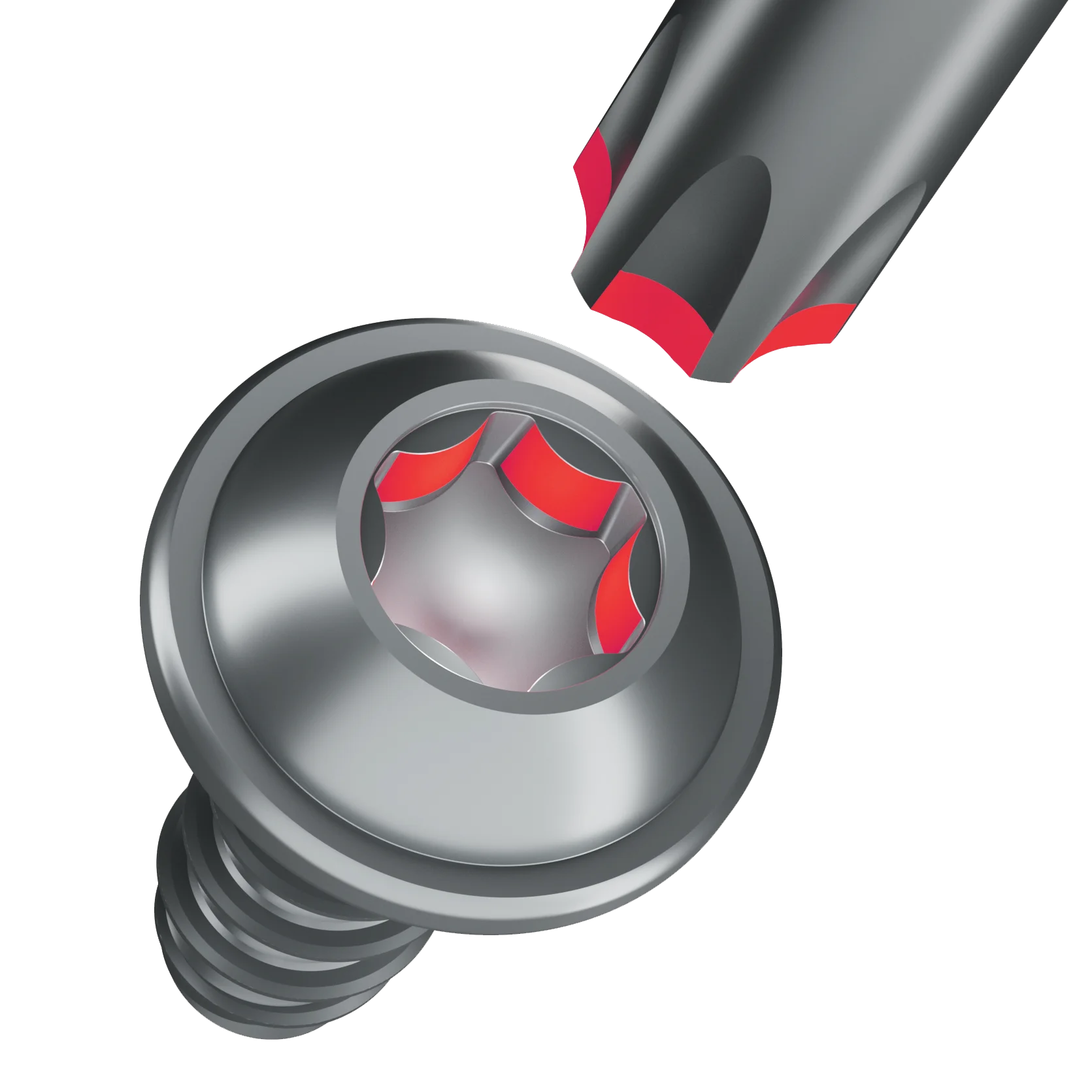

Zwischen Bit und Antrieb entsteht eine bis zu 10-fach vergrößerte Kontaktfläche im Vergleich zum Innensechsrund-Antrieb. Diese minimale punktuelle Belastung führt zu einem geringen Verschleiß der Schraubwerkzeuge und des gesamten Systems. Dies führt zu einer Zeit- und Kostenreduzierung aufgrund langlebiger Werkzeuge in der Montage.
Demontage auch mit Innensechsrund-Bit
Im Reparatur- oder Servicefall kann eine Schraube mit TOBI® Antrieb mit einem handelsüblichen Innensechsrund-Bit gelöst und wieder verschraubt werden. Aufgrund dieser Kompatibilität benötigt der Monteur oder Handwerker keine speziellen Werkzeuge. Der Anwender profitiert ohne Einschränkungen von den Vorteilen des TOBI® Drive-Systems.
Festhalten der Schraube
Große konkave und kleine konvexe Radien im Antrieb und eine Verjüngung zur Bit-Oberkante führen zu einer leichten Klemmwirkung der Schraube. So kann diese nicht aus dem Bit herausfallen. Dies führt zu einem sicheren Arbeiten in allen Positionen, wie zum Beispiel bei der Überkopfmontage oder an anderen schwer zugänglichen Schraubstellen.
Nachhaltigkeit
Die bisher in der Montage eingesetzte Vakuumtechnologie zum Ansaugen der Schraube im Mundstück ist langsam, energieintensiv und nur eingeschränkt prozesssicher. Das TOBI® Drive-System hält auch Schrauben aus nicht-magnetischen Werkstoffen ohne aufwändige Anlagentechnik in allen Lagen sicher fest. Das führt zu einer deutlichen Kosten- und Zeitersparnis und vermindert den CO2-Fußabdruck.
